Gantt de las Partidas
Gantt de las Partidas

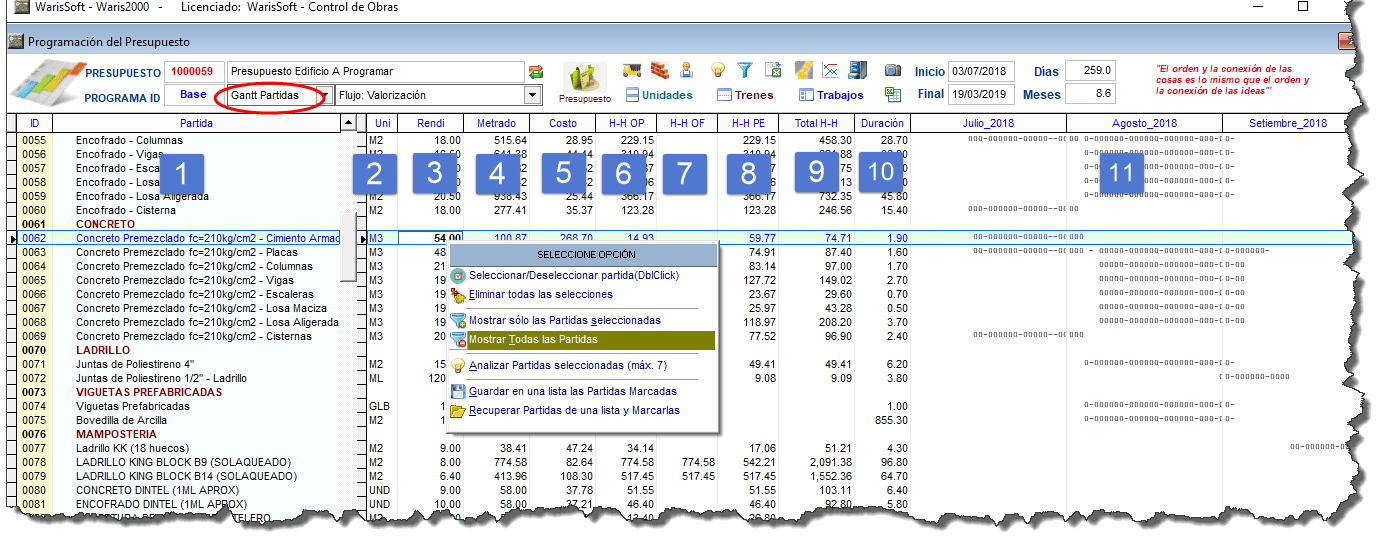

Muestra el diagrama de Gantt con el desarrollo de la ejecución de las partidas.
Descripción de las columnas
La información en las columna por cada partida es la siguiente:
[1] ID y nombre.
[2] Unidad.
[3] Rendimiento presupuestado.
[4] Metrado.
[5] Costo.
[6] Total de H-H de Operarios.
[7] H-H de Oficiales totales de la partida.
[8] H-H de Peón totales de la partida.
[9] Total H-H presupuestada por la partida.
[10] Duración de la partida calculada (Metrado / Rendimiento). No coincide necesariamente con la duración según la programación de la obra realizada por el usuario.
[11] Barras de Gantt (períodos mensuales)
¿Cómo se dibujan las barras?
El sistema dibuja las barras del diagrama "interpretando" el desglose de la obra realizado con el Editor de Trabajos o Entregables. Estas barras indican solamente el fin y el inicio de su ejecución, pero no relejan la intensidad del trabajo que se realiza en cada momento. La distribución del trabajo en el tiempo no siempre es uniforme. Para una mayor información sobre la programación de la partidas utilice la función Análisis de correlación de las partidas.
¿Cómo analizamos la programación de las partidas?
Un mejor análisis de la programación de una o varias partidas la realizamos utilizando la función Análisis de correlación de las partidas. Este análisis nos permite visualizar numéricamente y gráficamente la intensidad del trabajo programada de cada partida (análisis 2D.
El menú contextual
Para desplegar el menú contextual haga clic sobre el botón derecho del mouse. Las opciones que disponemos son:
Selecciona / De-selecciona la partida
Marca o desmarca la partida seleccionada. La partida marcada tiene el campo de la columna ID de color marrón.
Eliminar todas las selecciones
Al seleccionar esta opción se borran todas las marcas de las partidas.
Mostrar sólo las partidas seleccionadas
Filtra las partidas del Gantt y se muestran en l matriz solamente las partidas que han sido marcadas.
Mostrar todas las partidas
Muestra todas las partidas, incluyendo las marcadas. No se borran las marcas.
Analizar las partidas seleccionadas (máx. 7)
El sistema realiza un análisis de correlación de las partidas seleccionadas (marcadas). Sólo se procesan siete (7) como máximo, si hubieran más partidas marcadas, sólo se procesan las siete primeras.
Guarda en un archivo las partidas que se han marcado.
Permite guardar en un archivo de disco la relación de las partidas marcadas para que posteriormente se lean y utilicen en otros procesaos. La extensión del archivo es *.PAR.
Recuperar y marcar las partidas de una lista archivada
Se utiliza esta opción cuando se desea leer una lista de partidas guardadas en un archivo de extensión *.PAR.
