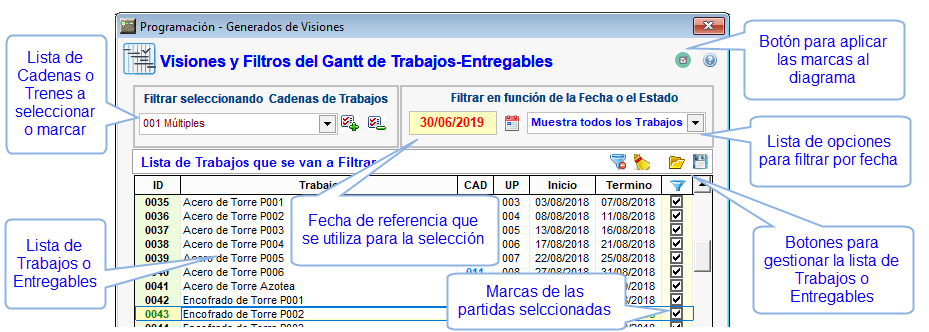

Visiones y filtros del diagrama Gantt de Entregables

Esta función permite gestionar eficientemente los Trabajos que se visualizan en el Gantt de Trabajos-Entregables.

Existen cuatro modos de filtrado:

Marcando individualmente los Entregables a filtrar.
Seleccionar de la lista las cadenas de Entregables a filtrar.
En función de las fechas de inicio o estados de un Entregable.
Leyendo y aplicando listas de Trabajos archivadas en el disco. Archivos con la extensión *.VIS.

Marcar individualmente los Entregables

Seleccione de la lista el Entregable que va a añadir al filtro.
Marque el Entregable con un check.

Filtrar por Cadenas de Trabajos

Utilice esta opción cuando se requiere gestionar los Trabajos con una visión orientada a sus Cadenas de Trabajos. Se pueden añadir y eliminar Cadenas o Trenes de Entregables.

Seleccionar (marcar) Trabajos-Entregables

Para añadir cadenas al filtro haga los siguiente:

Despliegue la lista de Cadenas.
Seleccione la Cadena de Trabajos que desea marcar
Haga clic en el botón y los Trabajos de la Cadena seleccionada son marcados.
Si desea marcar los Trabajos de otra Cadena vaya al punto 1.

Desmarcar Trabajos-Entregables seleccionados

Para remover (desmarcar) del filtro los Entregables de una Cadena, haga los siguiente:

Despliegue la lista de Cadenas
Seleccione la Cadena de Trabajos que desea remover del filtro (desmarcar)
Haga clic en el botón y los Trabajos de la cadena seleccionada son desmarcados.
Si desea desmarcar los Trabajos de otra Cadena vaya al punto 1.

Filtrar por Fecha de Inicio o Estado del Trabajo-Entregable

Utilizar esta opción cuando es necesario gestionar los Trabajos según criterios de Tiempo (fechas de inicio) o según su estado actual; por ejemplo trabajos que estén ejecutándose. La lista desplegable contiene las siguientes opciones:

Como observamos en la lista existen dos grupos de opciones:

En la parte superior las opciones que seleccionan los Trabajos de acuerdo a la Fecha de referencia establecida. La Fecha de referencia se modifica utilizando el Calendario haciendo clic sobre el icono . Al modificar la fecha de referencia se afecta el período de tiempo de la opción. Por ejemplo, si se selecciona la opción Inicia en 15 días - Plan, el sistema, para determinar las fechas de inicio, cuenta los días a partir de la Fecha de referencia,

En la parte inferior de las opciones observamos opciones que sólo son útiles cuando se ha iniciado el Control de la producción y están en función del Estado del Trabajo-Entregable que el usuario haya establecido. Si se va filtrar los Trabajos por su fecha de inicio verifique la fecha de referencia. Haga lo siguiente:

Despliegue la lista de opciones
Seleccione una opción. Los Trabajos que coinciden con el filtro son marcados.

Visualizar únicamente los Trabajos marcados

Para filtrar los Entregables a visualizar en la lista únicamente los Entregables marcados, haga clic en el botón .

Visualizar todos los Trabajos

Si se desea volver a mostrar todos los Trabajos hacer clic sobre el icono . Esta opción no desmarca los Entregables.

Grabar la lista de Trabajos marcados en un archivo .TRB ; .VIS

Los Trabajos que se filtren (marcados) se graban en el disco para que sean utilizados por otras funciones del sistema o volver a ser utilizados como filtro. Para grabar la lista de Trabajos que hemos añadido al filtro haga lo siguiente:

Visualice únicamente los Trabajos que han marcado (para revisarlos).
Haga clic sobre el icono . Se abre la formulario de diálogo para grabar.
Seleccione el tipo de archivo que va a grabar: *.VIS o *.TRB.
Grabe.

Leer un archivo de Trabajos .VIS ; .TRB

Se puede utilizar un archivo conteniendo Trabajos para generar una visión. Haga lo siguiente:

Haga clic sobre el botón . Se muestra el formulario de diálogo.
Seleccione el tipo de archivo que va a recuperar.
Recupere. Los Trabajos de la lista se marcan automáticamente.

Transferir la selección de los Trabajos al Diagrama de Gantt

Luego de haber definido (filtrado) la visión de los Trabajos que desea:

Haga clic sobre el botón . Se cierra el formulario. Los Trabajos que corresponden a la visión son marcados en el diagrama de gantt de Trabajos-Entregables.
En el diagrama de gantt haga clic sobre el botón izquierdo para desplegar el menú contextual.
Seleccione la opción Mostrar sólo los seleccionados. El gantt muestra los Trabajos seleccionados.
